| 一、產品特性 |

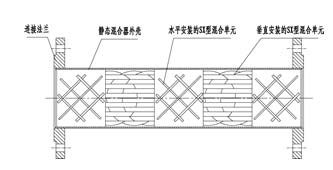

| SX型靜態混合器的內部單元由互相交叉的橫條組成，橫條與管殼的軸線成45度。SX型的混合效果介于SV型和SK型之間，分化過程時能使液滴分散到2-5um，用于一般的混合過程不均勻度系數a X x-2≤1%放大效應不大。 |
| 二、常用規格 |
| 標準的SK型靜態混合器其水力直徑是混合器直徑的1/4，規格的表示方法與SV型相同，即分隔前的數字表示水力直的數字表示公稱直徑。下面給出的是部分常用規格，表中所列參考流量是指普通粘度液體相混合時的流量。對氣體、高粘度液體和氣/液體系需要另經專門的設計計算。 |
| 三、產品的壓力降計算 |
SX型靜態混合器壓力降計算是以水力直徑為基準，并考慮空隙率的摩擦系數的影響
|
| SX型的雷諾數Reε和摩擦系數f的關系。 |
|
SX型 |
層流區 |
范圍 |
Reε＜23 |
關系式 |
f=285/Reε |
過渡流區 |
范圍 |
13＜Reε＜70 |
關系式 |
f=74.7Reε-0.478 |
湍流區 |
范圍 |
70＜Reε＜2000 |
關系式 |
f=22.3Reε-0.194 |
完全湍流區 |
范圍 |
Reε＞2000 |
關系式 |
f=5.11 |
|
| 空隙率ε的取值為：Dg≤200時，ε=0.825；Dg＞200時，ε=1。 |
| 四、產品型號 |
規格 |
Dg |
dh |
L |
Q |
SX-12.5/50 |
50 |
12.5 |
500 |
3.5-7.0 |
SX-16.25/65 |
65 |
16.25 |
1000 |
6-12 |
SX-20/80 |
80 |
20 |
1000 |
9-18 |
SX-25/100 |
100 |
25 |
1000 |
14-28 |
SX-31.25/125 |
125 |
31.25 |
1000 |
22-44 |
SX-37.5-150 |
150 |
37.5 |
1000 |
30-60 |
SX-50/200 |
200 |
50 |
1000 |
56-110 |
SX-62.5/250 |
250 |
62.5 |
1000 |
88-176 |
SX-75/300 |
300 |
75 |
1000 |
125-250 |
SX-87.5/350 |
350 |
87.5 |
1000 |
173-346 |
SX-100/400 |
400 |
100 |
1000 |
226-452 |
SX-125/500 |
500 |
125 |
1000 |
353-706 |
|
| 五、典型應用 |
| 高聚物混合 輕質酮苯脫蠟油 紙槳氯化漂白 原油注堿流程 |
| |
| 六、標記示例 |
 |
| |
| |
