基 本 方 案

設備選型:

HJ浸沒式汽水混合器。

解決問題：
①沒有噪音、沒有振動、熱效率99%；
②如果水箱補冷水、或自然冷卻，水溫下降，可以反復二次加熱，沒有溫水浪費；
③設備使用壽命15年以上，一勞永逸。

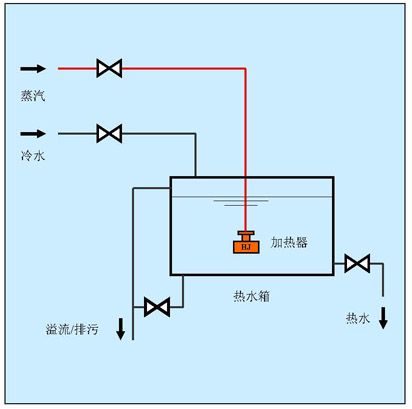

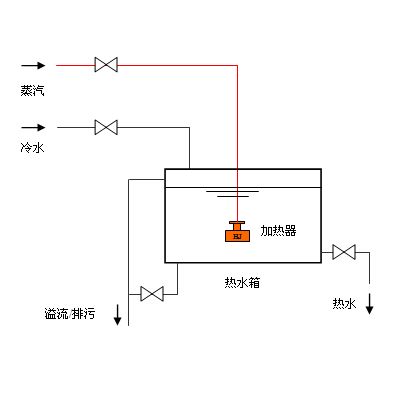

系統示意圖：


增 值 方 案 一

設備選型:

HJ浸沒式汽水混合器+WK水溫控制器

解決問題:

保持恒定水溫。水溫低于設定溫度時，自動打開蒸汽閥；水溫到達設定溫度時，自動關閉蒸汽閥。

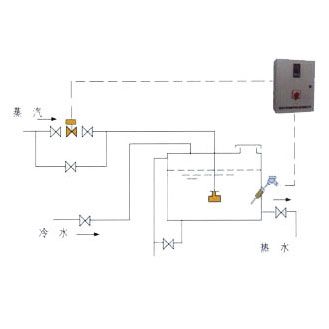

增值方案一系統

增 值 方 案 二

設備選型:

HJ浸沒式汽水混合器+TH水溫水位控制器

解決問題:

保持恒定水溫水位。水溫低于設定溫度時，自動打開蒸汽閥；水溫到達設定溫度時，自動關閉蒸汽閥，同時，水深低于設定水位時，自動打開冷水閥；水深到達設定水位時，自動關閉冷水閥。

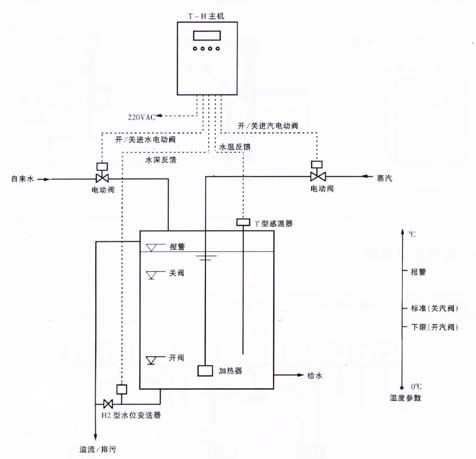

增值方案二系統

經 典 方 案 系 統

請致電:400-018-1846

系統設計

①根據加熱水量、加熱溫度、加熱時間、蒸汽形式、蒸汽工作壓力等，計算系統參數。
②根據供水箱形狀、水箱大小，選擇HJ浸沒式汽水混合器規格、數量。
③根據自動控制要求，選擇WK水溫控制器、或TH水溫水位控制器。

注意事項：
①是否有足夠的蒸汽供應能力。比如鍋爐大小、或蒸汽總管大小。
②蒸汽支管大小。蒸汽支管太小，蒸汽輸送能力不夠，或者蒸汽壓力損耗很大。
③熱水箱位置：高位熱水箱，可以自流供水；低位熱水箱，需要另配熱水泵加壓供水。
④標配傳感器：標配側裝式水溫傳感器、水位傳感器，安裝于熱水箱側面。根據現場條件，可選配頂裝式水溫傳感器、水位傳感器。
⑤傳感器安裝條件：新制熱水箱，需要預留了傳感器安裝位置。如果是改造熱水箱，有無傳感器安裝位置？如果是地下水池，是否方便在側面安裝傳感器？

經典系統舉例

現場條件:

1t蒸汽鍋爐、P0.4MPa飽和蒸汽（℃）、P0.6MPa自來水（5℃）；10t熱水箱（地面水泥池，長4m*寬2m*深1.5 m）。

現場要求:

1h內，加熱到60℃，全自動水溫水位控制。

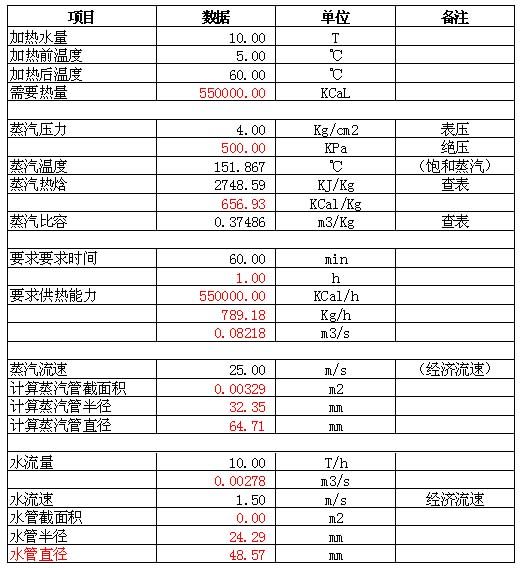

設計計算（參考飽和水和飽和水蒸氣熱力性質表 。）

設備選型：
①根據熱水池形狀，適合安裝2臺HJ浸沒式汽水混合器；
②根據計算，適合選擇HJ40浸沒式汽水混合器；
③蒸汽核對，鍋爐能力足夠；
④根據計算，應該安裝DN65蒸汽總管；
⑤根據計算，應該安裝DN50冷水總管；
⑥自動控制，適合選擇H50-T65型水溫水位控制器；
⑦傳感器，根據熱水池特征，應選配頂裝式水溫傳感器。

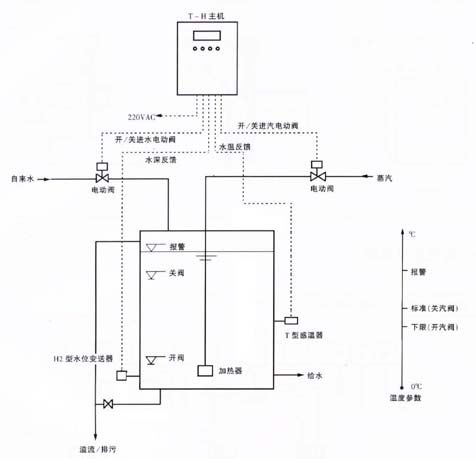

經典方案系統圖
